产品说明

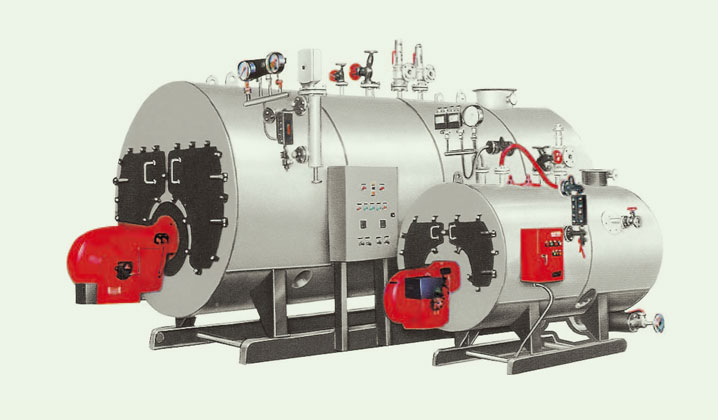

常州综研WNS 系列全自动燃油( 气) 蒸汽/热水锅炉是一种卧式三回程火管锅炉。其主要结构由锅壳、炉胆、转向烟室、烟管等组成。
尾部合理布置对流受热面- 省煤器, 排烟温度降到国家节能要求的排放标准。
锅炉适用轻油、重油、天然气、液化气、城市煤气等燃料。
该产品采用湿背、波形炉胆结构,有效的降低了锅炉的热应力,提高了锅炉的安全性和使用寿命
受热面对称布置,使锅炉的受力和膨胀更合理;
合理的受热面布置保证了良好的水循环和热交换,使传热效果达到最佳状态,提高了锅炉热效率;
蒸汽锅炉采用低位布置的燃烧室,使锅炉水位安全范围更大,锅炉蒸汽空间也较大,蒸汽品质得到很好保证;
采用全对接焊缝湿背式结构,避免了后管板受高温烟气损坏,确保锅炉可靠运行;
选用国际著名品牌燃烧器和先进的全自动控制系统, 使锅炉燃烧更稳定、操作更方便、运行更安全可靠;
产品范围
蒸汽锅炉:蒸发量1-20t/h, 压力0.7-1.6MPa 热水锅炉:供热量0.7-14MW, 压力0.7-1.25MPa
技术数据一览表
燃油( 气) 蒸汽/热水锅炉
项目/型号 |
WNS
2-1.0-Y、Q
|
WNS
4-1.25-Y、Q
|
WNS
6-1.25-Y、Q
|
WNS
8-1.25-Y、Q
|
WNS
10-1.25-Y、Q
|
WNS
15-1.25-Y、Q
|
WNS
20-1.25-Y、Q
|
额定蒸发量(t/h)
Rated ezaporation capacity
|
2 |
4 |
6 |
8 |
10 |
15 |
20 |
额定工作压力(MPa)
Rated working pressure
|
1.0 |
1.25 |
1.25 |
1.25 |
1.25 |
1.25 |
1.25 |
定蒸汽温度(℃ )
Rated steam temperature
|
184 |
193 |
193 |
193 |
193 |
193 |
193 |
给水温度(℃ )
Waer-supply temperature
|
20 |
20 |
104 |
104 |
104 |
104 |
104 |
本体水容积(m3)
Boiler volume
|
7.2 |
8.2 |
14.5 |
16.2 |
19.8 |
26.1 |
30.5 |
锅炉效率(%)
Design efficiency
|
> 90 |
> 90 |
> 90 |
> 90 |
> 90 |
> 90 |
> 90 |
适用燃料
Applicable fuel
|
轻油、重油、天然气、液化气、城市煤气
Light oil,heavy oil,natural gas,liquified gas and urban coal gas6022
|
外形尺寸
External size |
长A(mm)
Length
|
5084 |
6022 |
7151 |
7600 |
8360 |
9050 |
9650 |
宽B(mm)
Width
|
2450 |
2700 |
2800 |
3000 |
3000 |
4500 |
5000 |
高H(mm)
Height
|
2380 |
2684 |
2882 |
3200 |
3200 |
5200 |
5600 |
锅炉重量(t)
Boiler weight
|
8 |
12.6 |
17.2 |
18.6 |
23.5 |
34.2 |
40.1 |
主蒸汽口径(mm)
Diameter of main
steam opening
|
65 |
100 |
125 |
150 |
150 |
200 |
200 |
安全阀口径(mm)
Diameter of safety valve
|
40x2 |
50X2 |
65X2 |
65X2 |
80X2 |
100X2 |
100X2 |
烟囱口径(mm)
Chimney diameter
|
350 |
450 |
600 |
700 |
750 |
900 |
1000 |
项目/型号 |
WNS1.4-0.7/
95/70-Y、Q
|
WNS2.8-1.0/
95/70-Y、Q
|
WNS4.2-1.0/
95/70-Y、Q
|
WNS5.6-1.0/
95/70-Y、Q
|
WNS7-1.0/
95/70-Y、Q
|
WNS10.5-1.25/
115/70-Y、Q
|
WNS14-1.25/
115/70-Y、Q
|
额定热功率
Rated heating power
|
1.4 |
2.8 |
4.2 |
5.6 |
7 |
10.5 |
14 |
额定出水压力(MPa)
Rated water-
delivery pressure
|
0.7 |
0.7 |
1.0 |
1.0 |
1.0 |
1.25 |
1.25 |
额定出口水温(℃ )
Rated outlet temperature
|
95 |
95 |
95 |
95 |
95 |
115 |
115 |
额定进口水温(℃ )
Rated inlet temperature
|
70 |
70 |
70 |
70 |
70 |
70 |
70 |
循环水量(m3/h)
Circulation amount
|
48 |
96 |
144 |
193 |
241 |
201 |
267 |
本体水容积 (m3)
Boiler volume
|
6.7 |
7.1 |
9.8 |
11.5 |
13.8 |
16.1 |
20.4 |
锅炉设计效率 (%)
Design efficiency
|
> 90 |
> 90 |
> 90 |
> 90 |
> 90 |
> 90 |
> 90 |
适用燃料
Applicable fuel
|
轻油、重油、天然气、液化气、城市煤
Light oil,heavy oil,natural gas,liquified gas and urban coal gas
|
外形尺寸
External size |
长A(mm)
Length
|
5038 |
6022 |
6860 |
7600 |
8160 |
8850 |
9450 |
宽B(mm)
Width
|
2280 |
2650 |
2800 |
3000 |
3000 |
4500 |
4700 |
高H(mm)
Height
|
2240 |
2684 |
2882 |
3110 |
3200 |
5100 |
5300 |
锅炉重量(t)
Boiler weight
|
7.2 |
12.3 |
15.1 |
17.2 |
20.7 |
31.3 |
39.8 |
进出口口径(mm)
Inlet/outlet diameter
|
100 |
150 |
200 |
200 |
200 |
200 |
200 |
安全阀口径(mm)
Diameter of safety valve
|
50 |
50X2 |
65X2 |
65X2 |
80X2 |
100X2 |
100X2 |
烟囱口径(mm)
Chimney diameter
|
350 |
450 |
600 |
700 |
750 |
900 |
1000 |
|
