产品说明

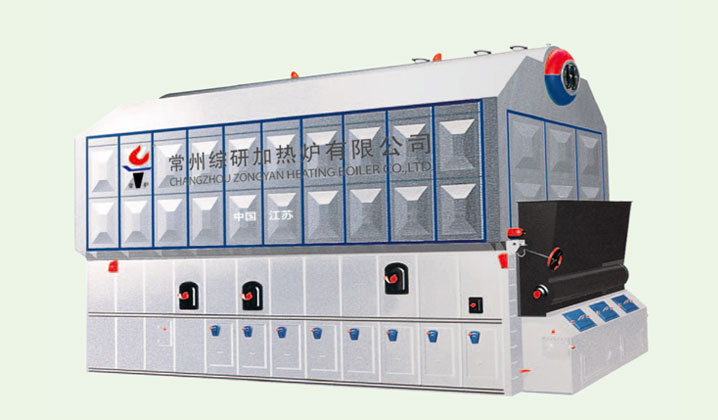

SZL 型系列组装水管热水锅炉是双锅筒纵置式链条炉排锅炉。锅炉本体由沿锅炉中心纵向布置的上、下两只锅筒，上锅筒前部和两侧的水冷壁管与炉膛隔墙组成炉膛辐射受热面，炉膛隔墙和对流区隔墙与两侧的水冷壁管组成燃烬室，上锅筒后部与下锅筒之间的管束组成对流受热面。省煤器( 或空气预热器) 布置在锅炉后部，燃烧后生成的高温烟气在炉膛被吸去一部分热量后，经燃烬室进入对流受热面传热,再经省煤器( 或空气预热器)、除尘器由引风机将烟气送至烟囱排入大气。
该产品结构紧凑、占地面积小，锅炉房单层布置，基建投资省；
组装程度高，安装周期短，安装费用少；
受热面布置充分、合理，锅炉升温、升压快，出力足，热效率高；
炉排分风仓进风，各风仓风量独立可调，炉排无级调速，适应煤种广，燃烧充分；
电控柜配备齐全的自动控制和监测仪表，自动化程度高，安全可靠，操作简便。
产品范围
供热量1.4-21MW, 压力0.7-1.25MPa, 出水温度95℃ -130℃。
技术数据一览表
| 项 目/型号 |
SZL4.2-1.0
/95/70-All
SZL4.2-1.0
/115/70-All
|
SZL5.6-1.0
/95/70-All
SZL5.6-1.0
/115/70-All
|
SZL7-1.0
/95/70-All
SZL7-1.0
/115/70-All
|
SZL10.5-1.0
/95/70-All
SZL10.5-1.0
/115/70-All
|
SZL14-1.0
/95/70-All
SZL14-1.0
/115/70-All
|
SZL17.5-1.0
/95/70-All
SZL17.5-1.0
/115/70-All
|
最大运输件尺寸
Maximum size of
shipping part (m)
|
6.1x3.1x3.5 |
6.8x3.4x3.5 |
7.6x3.4x3.5 |
9.6x3.4x3.5 |
11x3.4x3.5 |
8.2x3.0x3.6 |
最大运输件重量
Maximum weight of
shipping part (t)
|
25 |
29 |
31 |
42 |
50 |
22/28 |
安装后外形尺寸
Overall size of
installation (m)
|
9.5x5.5x6.2 |
9.5x5.5x6.2 |
9.8x5.7x6.2 |
10.9x4.7x6.7 |
12x5.4x6.8 |
13.7x5.9x8.4 |
引风机
Draught tan |
GY6-1 30kw |
GY10-1 45kw |
GY10-15 55kw |
Y5-47 12D 75kw |
Y5-47 12.4D 90kw |
GY20-15 110kw |
鼓风机
Blower fan |
T4-72 5A 11kw |
GG10-1 15kw |
GG10-1 15kw |
G4-73 9D 30kw |
G4-73 9D 30kw |
GG20-15 55kw |
调速箱
Speed governor |
GL-10P 0.75kw |
GL-16P 1.1kw |
GL-16P 1.1kw |
GL-20P/II 1.5kw |
GL-20P/II 1.5kw |
GL-30P 2.2kw |
额定热功率
Rated heating power (MW) |
4.2 |
5.6 |
7 |
10.5 |
14 |
17.5
|
额定出水压力
Rated water-delivery
pressure (MPa)
|
1.0 |
1.0 |
1.0 |
1.0/1.25 |
1.0/1.25 |
1.0/1.25 |
额定出口水温
Rated outlet
temperature (℃ )
|
95/115 |
95/115 |
95/115 |
115/130 |
115/130 |
115/130 |
额定进口水温
Rated inlet
temperature (℃ )
|
70 |
70 |
70 |
70 |
70 |
70 |
循环水量
Circulation amount (m3/h) |
144/80 |
192/107 |
241/134 |
201/151 |
267/201 |
333/251 |
受热面积
Heating area |
锅炉本体
Boiler (m2) |
156 |
197.4 |
233.6 |
335.5 |
404.6 |
521.1 |
省煤器
Coal
economizer
(m2)
|
87.2 |
104.6 |
139.5 |
130.8 |
295 |
118/ 空预器199 |
炉排有效面积
Effective area of gate (m2) |
7.7 |
10.1 |
11.8 |
17.8 |
21.8 |
24.3 |
本体水容积
Boiler volume (m3) |
7.3 |
9.6 |
12.4 |
15.3 |
21 |
26 |
锅炉效率
Design efficiency (%) |
＞ 81 |
＞ 81 |
＞ 81 |
＞ 81 |
＞ 81 |
＞ 82 |
适用燃料
Applicable fuel |
Ⅱ、Ⅲ类烟煤 Soft coal,Class Ⅱ and Ⅲ |
说明：
由于产品在更新进步，所以上表中数据供参考，实际数据在技术、商务洽谈中予以明确。 |
