产品说明
导热油炉近20 多年来，已在纺织印染、化工、人造革、建材等行业广泛应用，但由于其回油温度高，一般在200 ～ 250℃，致使锅炉的排烟温度也高，正常情况下可达．300 ～ 350℃，造成大量的热量白白排入大气浪费掉。在如今世界能源紧缺，能源价格大幅飙升的时代，节能环保已成为国家持续发展的需求。
本公司长期致力于能源的综合利用，可为您提供多种低温余热的利用方案及工程。
余热锅炉的压力0.7-2.5MPa , 蒸发量根据余热烟气条件定. 锅炉结构形式多种, 可依用户现场和设计院的要求进行具体设计制造。

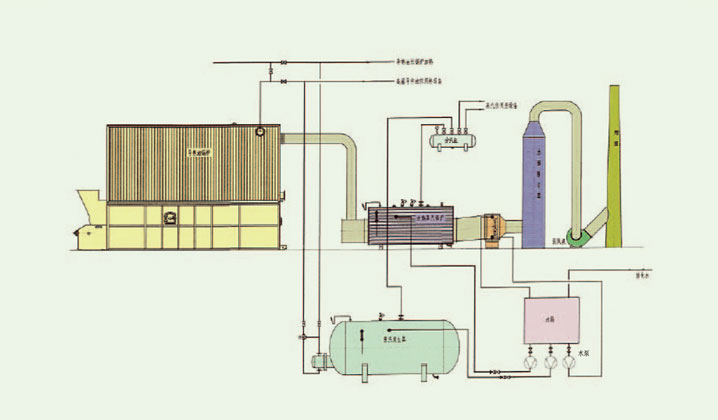

安装流程图
导热油炉余热回收节能效益分析
| 导热油炉规格( 万大卡/ 时) |
120
|
200 |
300 |
400 |
600 |
800 |
1000 |
1200 |
| 导热油炉排烟温度(℃ ) |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
| 导热油炉排烟量(Nm3/h) |
2800 |
4600 |
7000 |
9300 |
14000 |
19000 |
23000 |
28000 |
| 余热锅炉蒸汽压力(MPa) |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
| 余热锅炉蒸汽产量(t/h) |
0.27 |
0.44 |
0.65 |
0.87 |
1.34 |
1.83 |
2.23 |
2.73 |
| 配用余热锅炉 |
0.3 |
0.5 |
0.8 |
1 |
1.5 |
2.0 |
2.5 |
3.0 |
| 除尘器前烟气温度(℃ ) |
152 |
150 |
150 |
149 |
146 |
149 |
149 |
147 |
| 年产蒸汽量(t) |
1944 |
3168 |
4680 |
6264 |
9648 |
13176 |
16056 |
19656 |
| 年经济效益( 万元) |
38.9 |
63.3 |
93.6 |
125.3 |
193 |
263.5 |
321.1 |
393.1 |
说明：
表中蒸汽按200 元/ 吨计算，每年按7200 小时生产计算。
表中计算还需根据导热油炉实际使用工况进行修正。 |
